W przypadku wykonywania odwiertów przez inne firmy niż za naszym pośrednictwem, odpowiedzialność Grasant Artur Panas zaczyna się od zakresu wykonywanego przez nas.
Zalecam zatem, aby dolne źródło w postaci kolektora pionowego było wykonane :

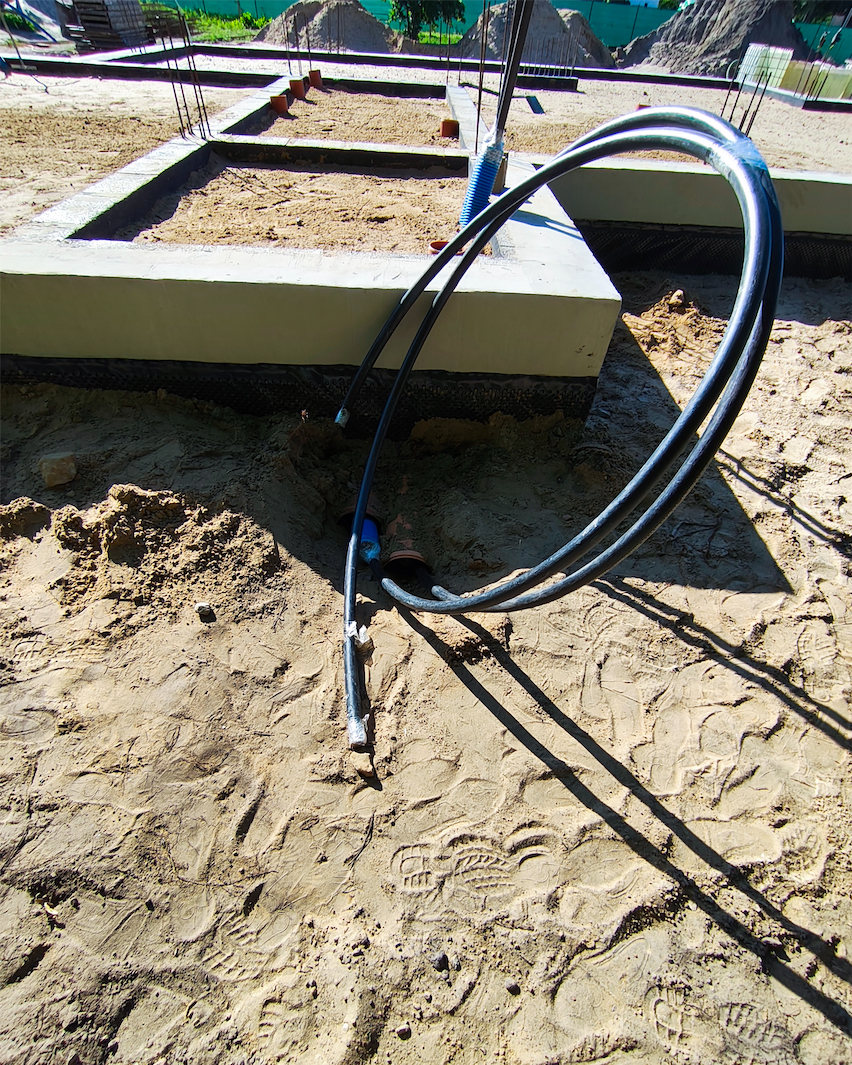

przejść przez fundamenty / ściany itp.,
zgodnie z zasadami sztuki budowlanej, wskazanymi w opracowaniu, które konsultowałem : https://portpc.pl/produkt/wytyczne-port-pc-czesc-1-ksiazka/

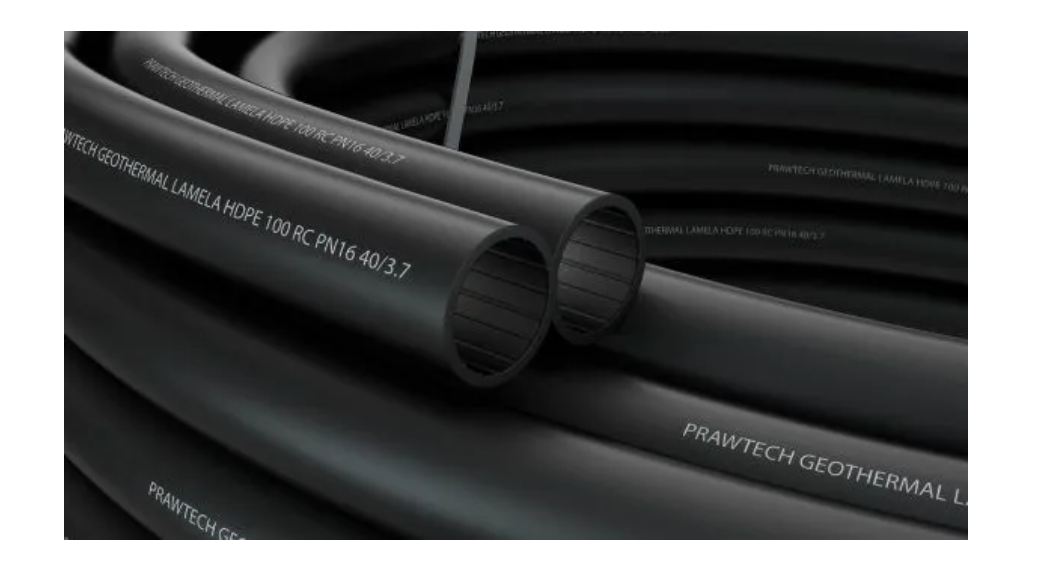

sondy – gwintowane, typ TURBO, polecane przeze mnie produkty to :
PRAWTECH https://prawtech.pl/gruntowe-pionowe-wymienniki-ciepla/
MUOVITECH https://www.muovitech.com/PL/?page=turbo
odległości pomiędzy poszczególnymi odwiertami wynosiła co najmniej 8% ich głębokości,
wypełnienie sond :
ciecze powinny być tłoczone jako gotowy roztwór tj. wcześniej przygotowany / zmieszany i odgazowany przed napełnieniem sond – napełnienie układu koncentratem i późniejsze uzupełnianie wodą nie jest rekomndowane,
glikol propylenowy o temperaturze krystalizacji (-15 st.C),
glikol etylenowy o temperaturze krystalizacji (-15 st.C),
w swoim składzie powinny zawierać inhibitory korozji i środki przeciw pienieniu i starzeniu,
alkohol skażony – wyłącznie po spełnieniu warunków ustawowych tj. m.innymi sporządzeniu operatu pożarowego, wykonaniu pomieszczenia i urządzeń w kotłowni w zabezpieczeniu przeciw-wybuchowym (ATEX) itd.,
wypełnienie odwiertu :
żwirowanie – najczęściej stosowane rozwiazanie w rejonie Wielkopolski,
termocement – okazjonalnie stosowane rozwiazanie w rejonie Wielkopolski,

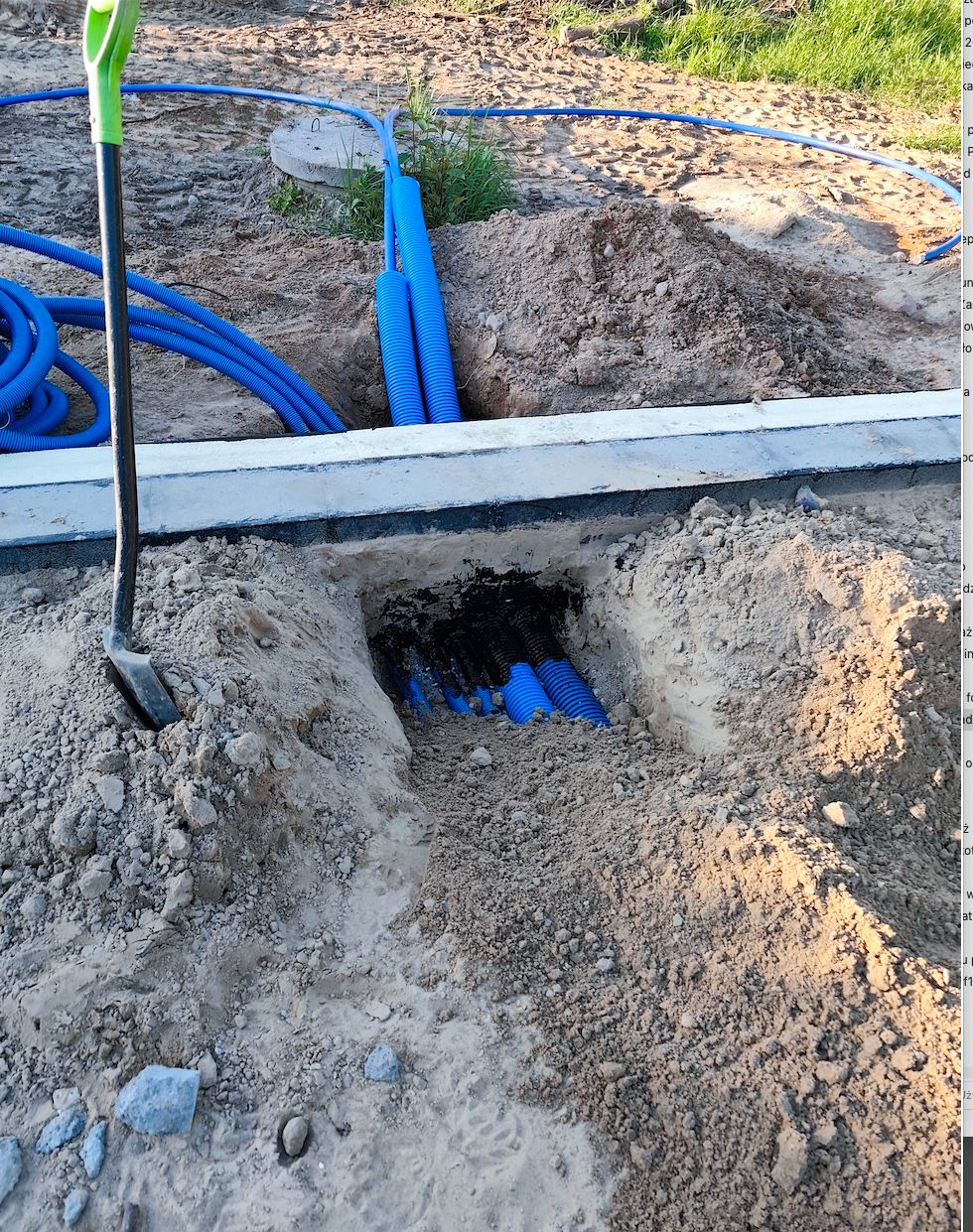

doprowadzenie poziomów do miejsca montażu pompy ciepła :

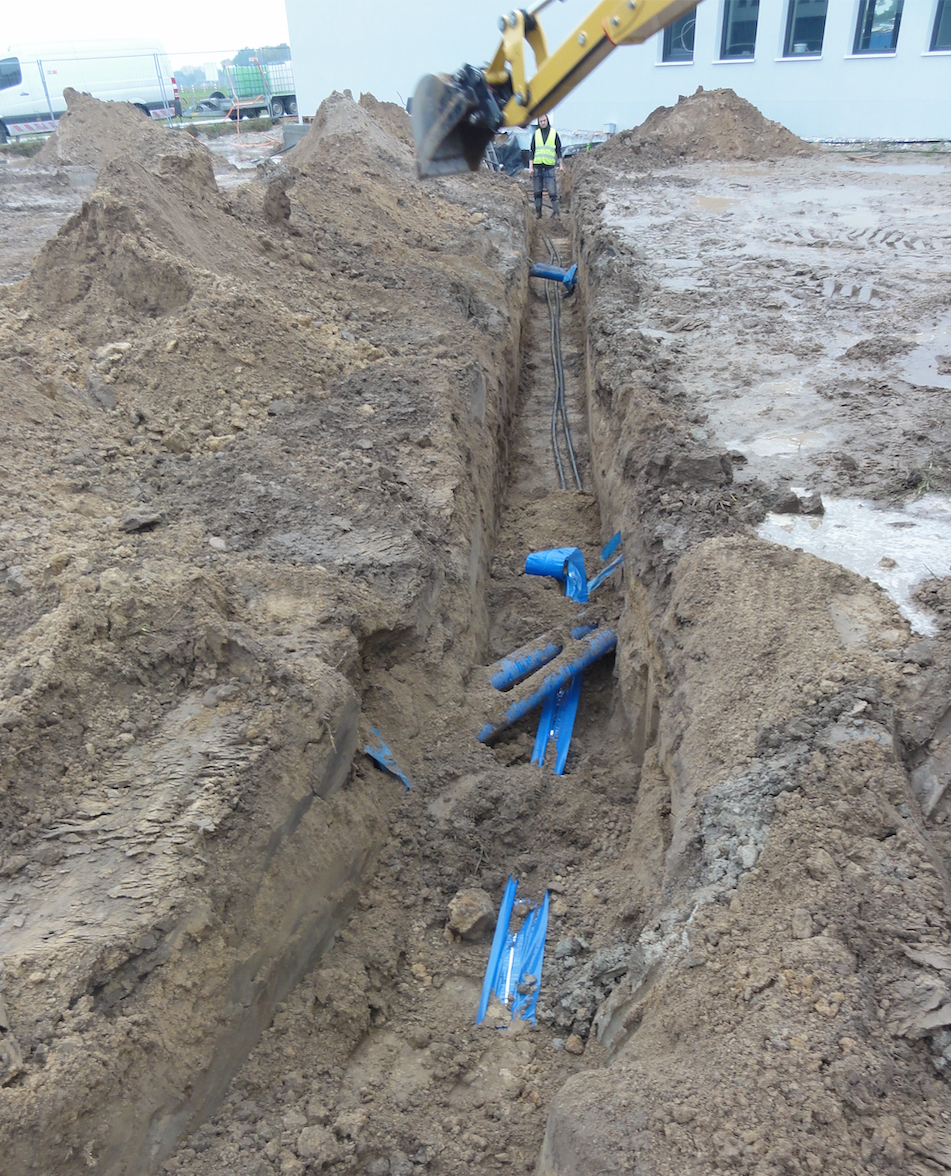

głębokość prowadzenia dla Wielkopolski = 120 cm poniżej docelowego poziomu terenu,

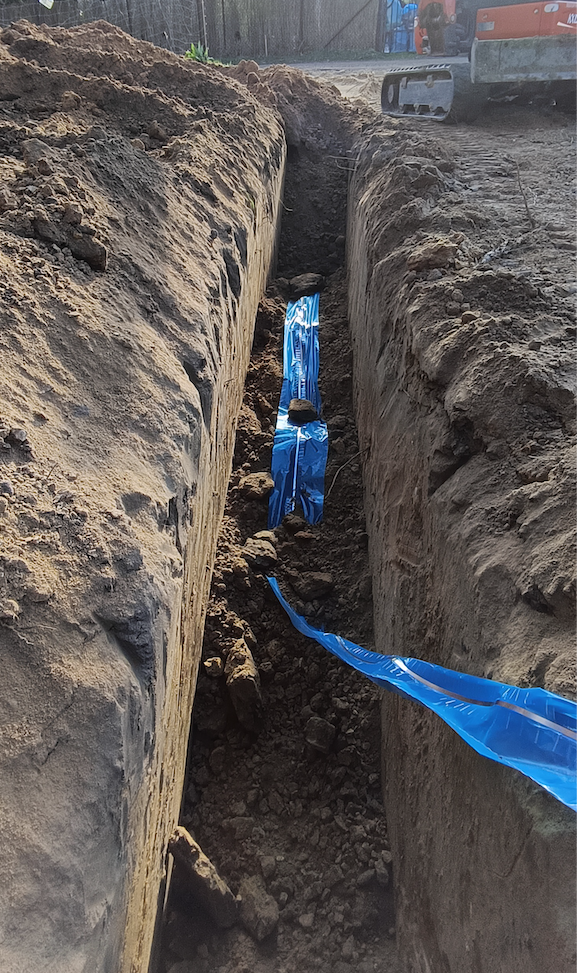

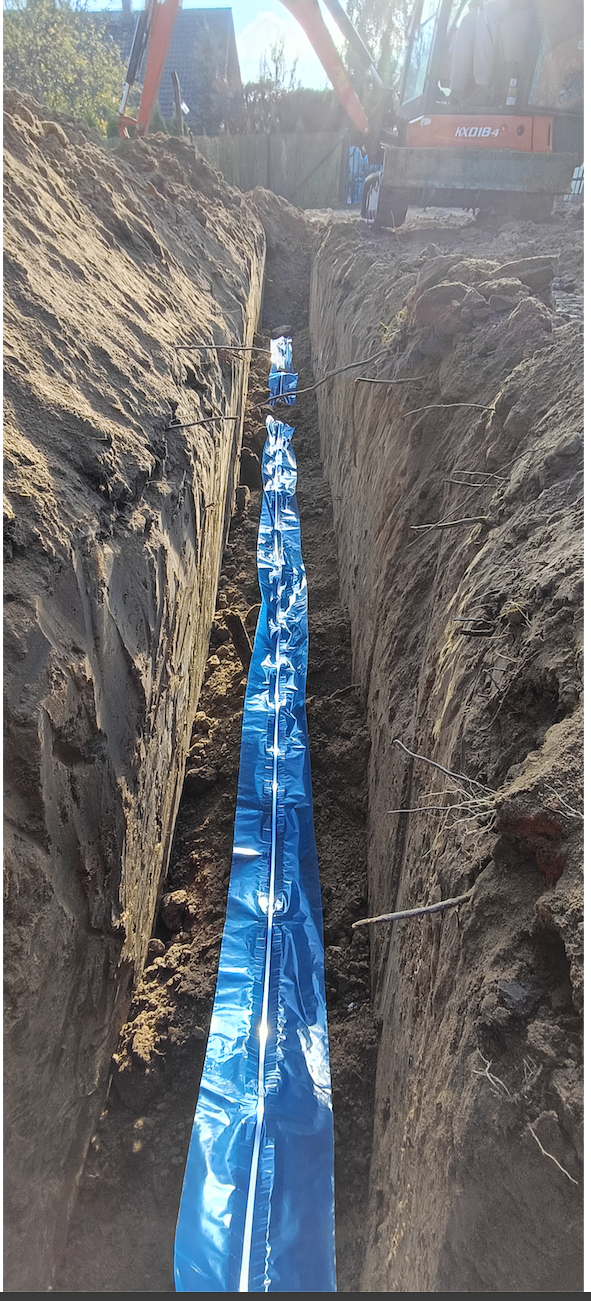

ułożenie taśmy sygnalizacyjnej (w kolorze niebieskim) ok. 30 cm nad rurami odcinka poziomego,

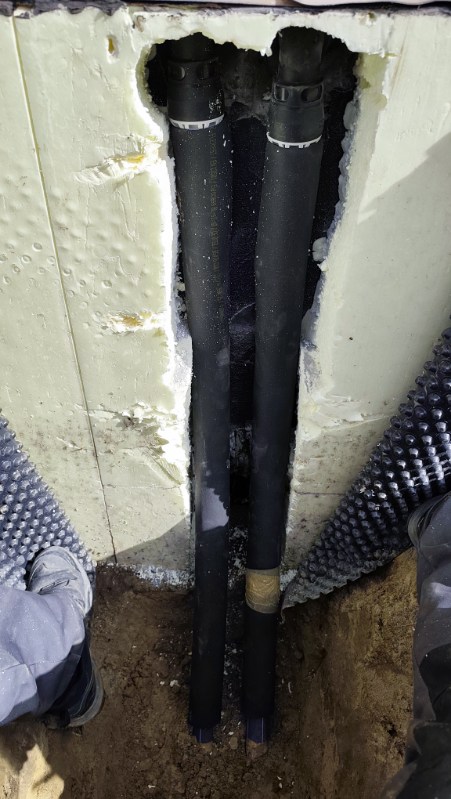

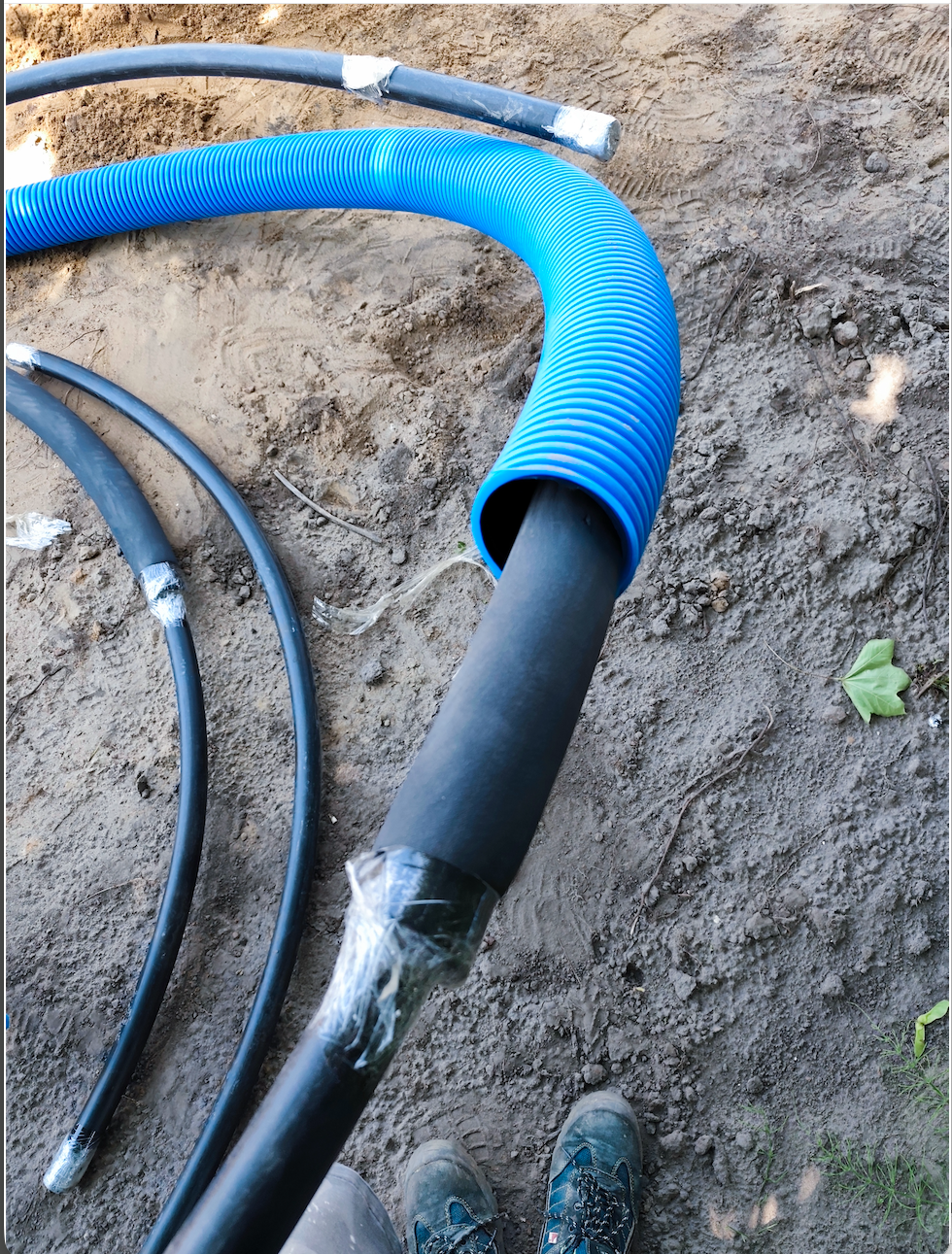

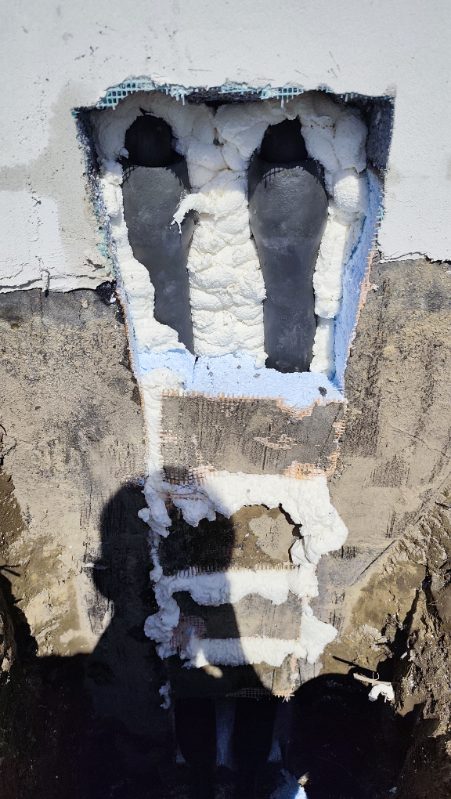

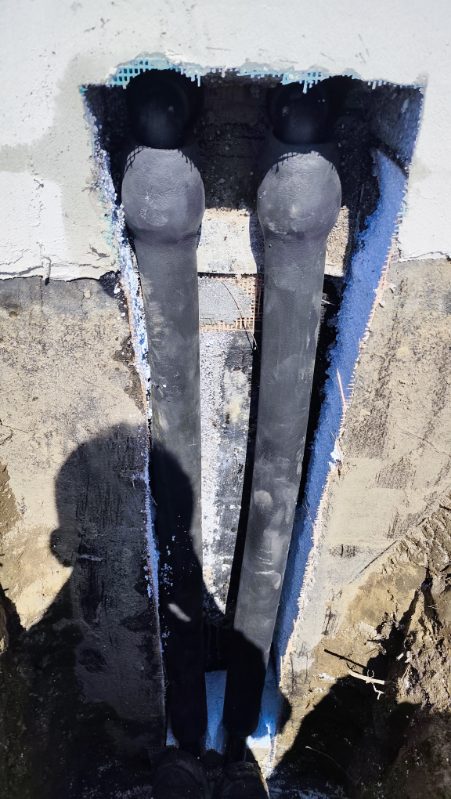

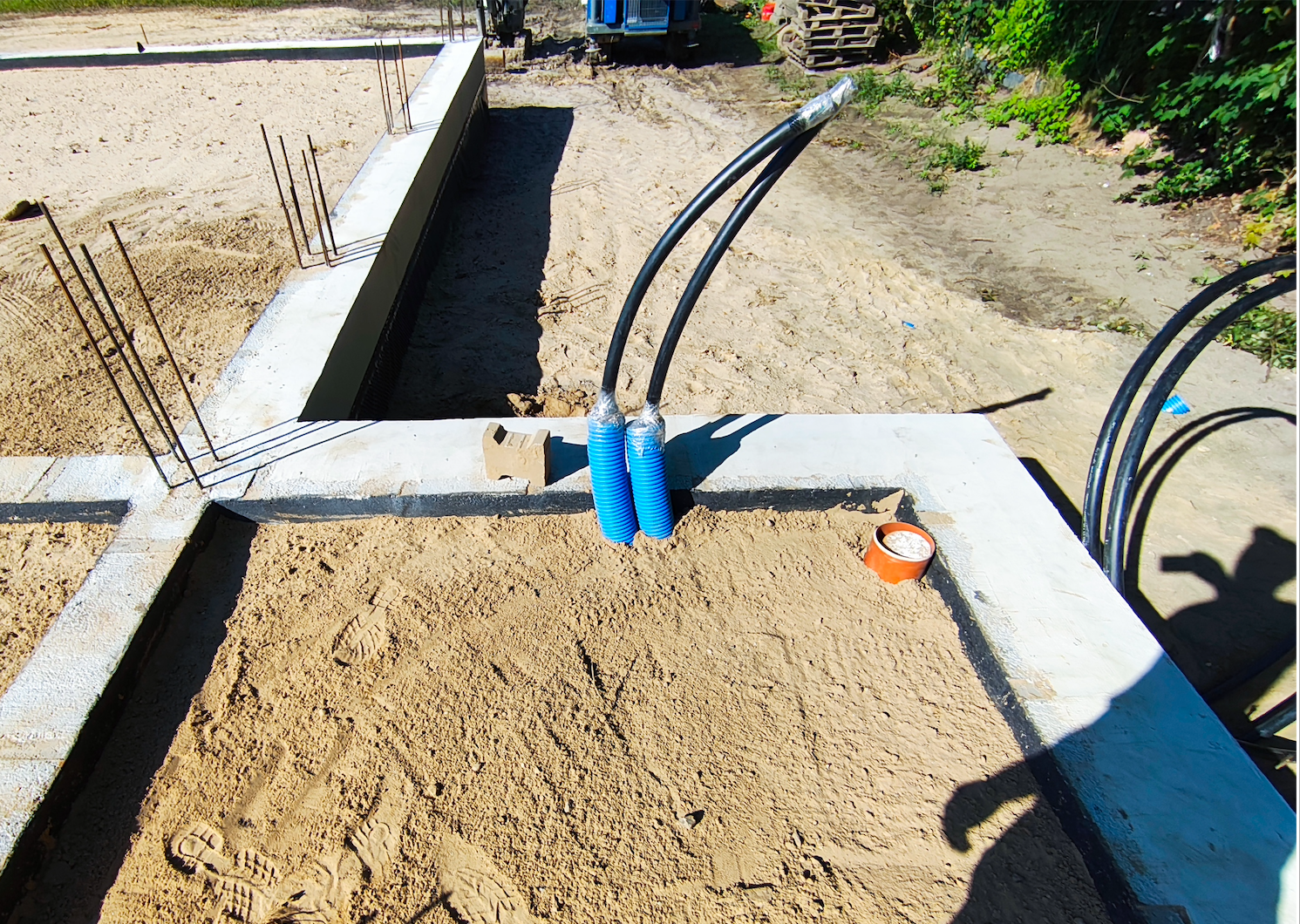

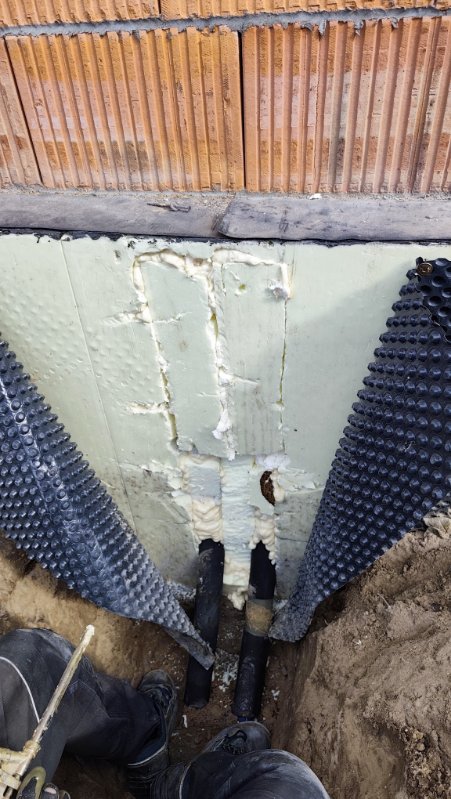

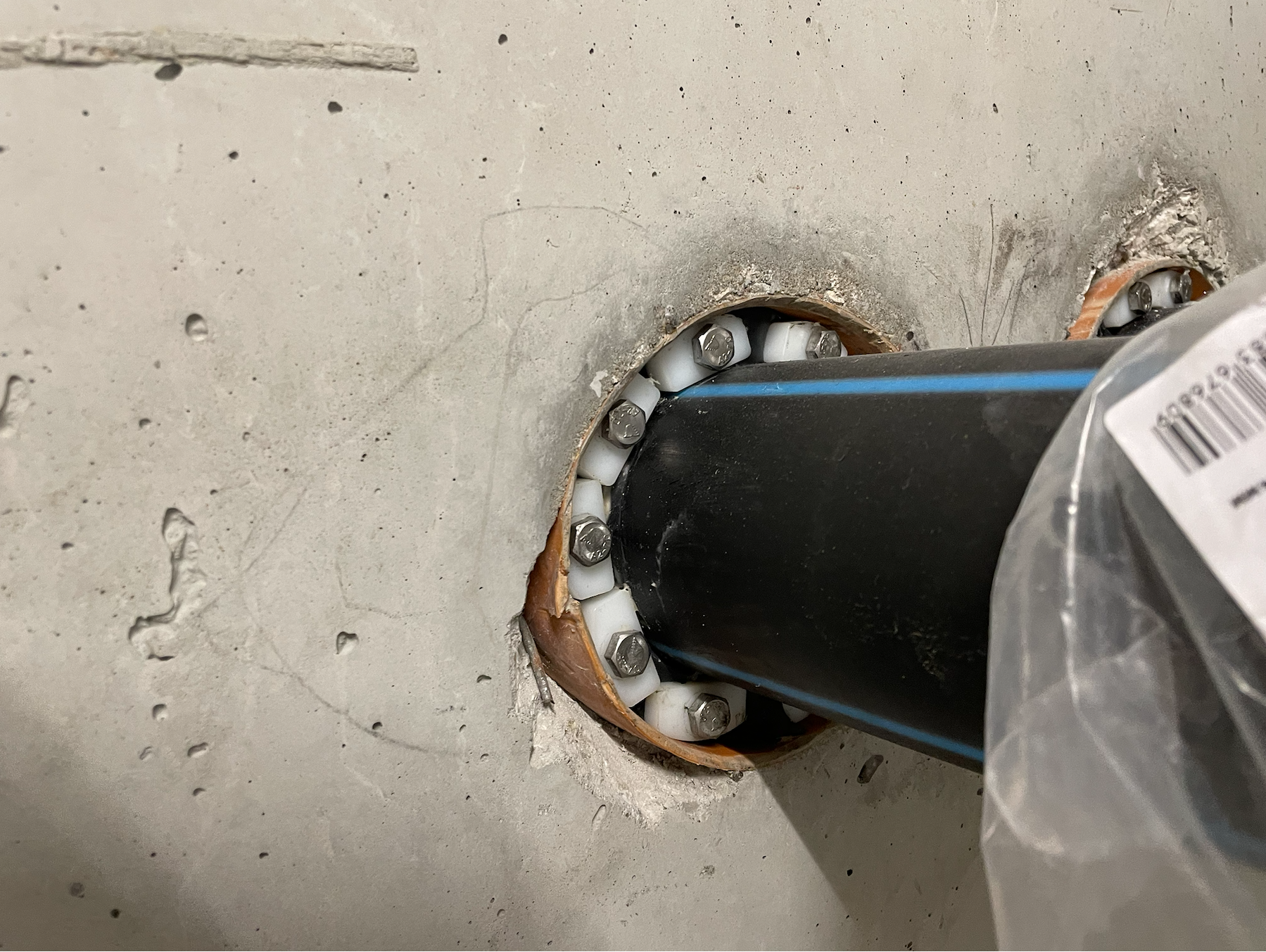

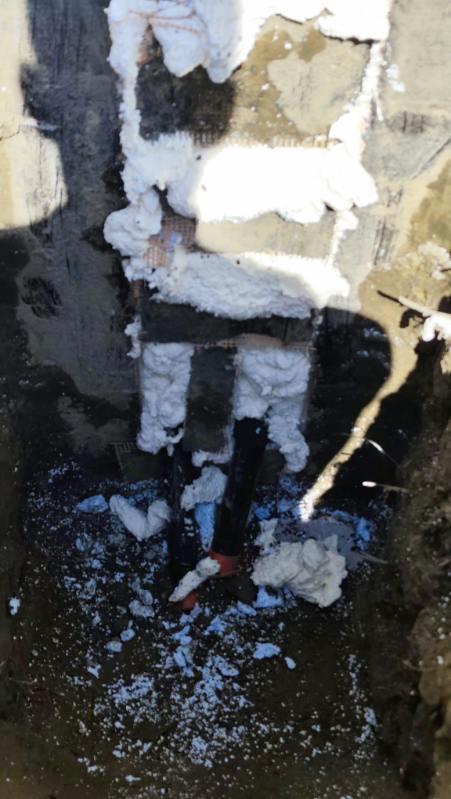

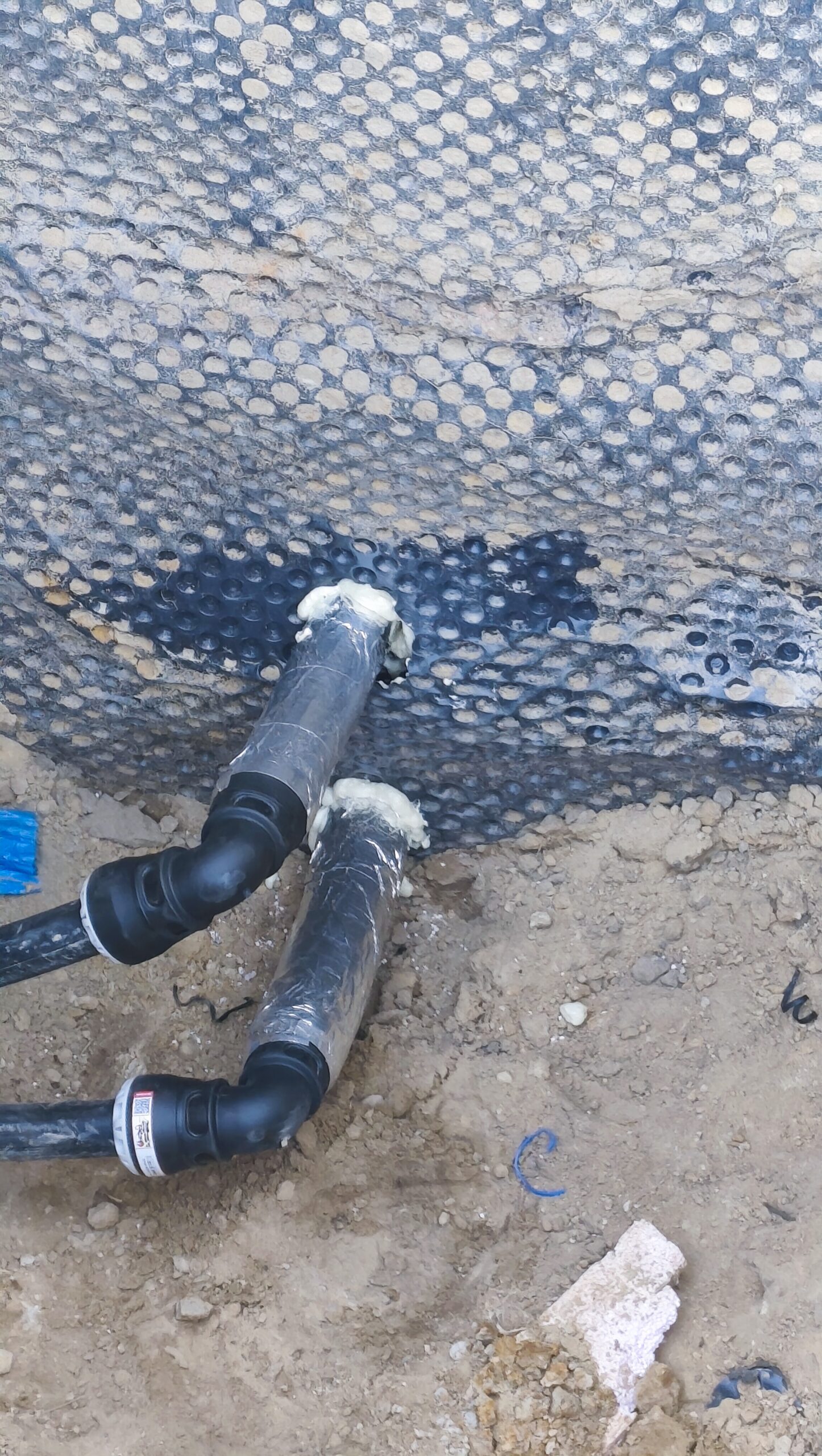

przejścia przez przegrody budowlane – w rurach osłonowych,
w budynku i poza obrysem budynku zalecam stosowanie rur polietylenowych (PE) – rury polipropylenowe (PP) tylko w nielicznych przypadkach są odporne udarowo i niewiele z nich posiada dopuszczenie do stosowania w temperaturach ujemnych,
instalacja hydrauliczna napełniona, oczyszczona z elementów poprodukcyjnych i montażowych, z przeprowadzoną pozytywną próbą szczelności i skutecznie odpowietrzona,
zakończenie rur w pomieszczeniu technicznym :
zawory odcinające z półśrubunkiem,
część ruchoma od strony pompy ciepła,
wysokość zaworów od docelowego poziomu posadzki = 0,5m

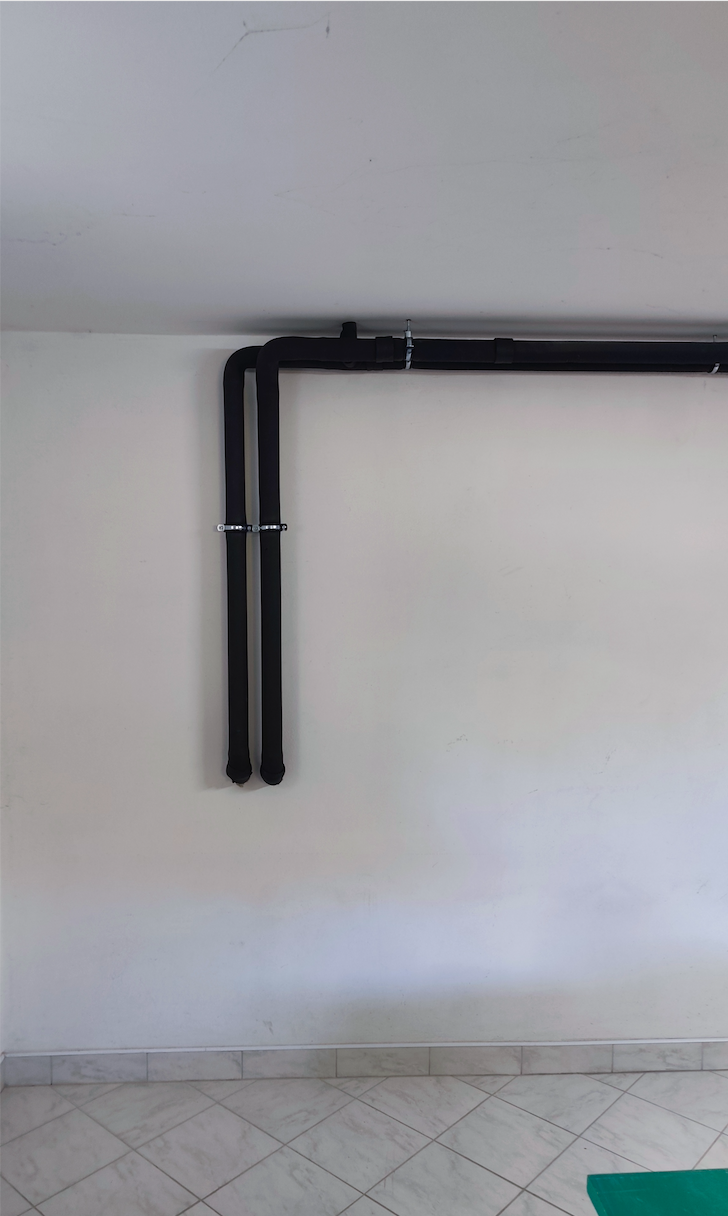

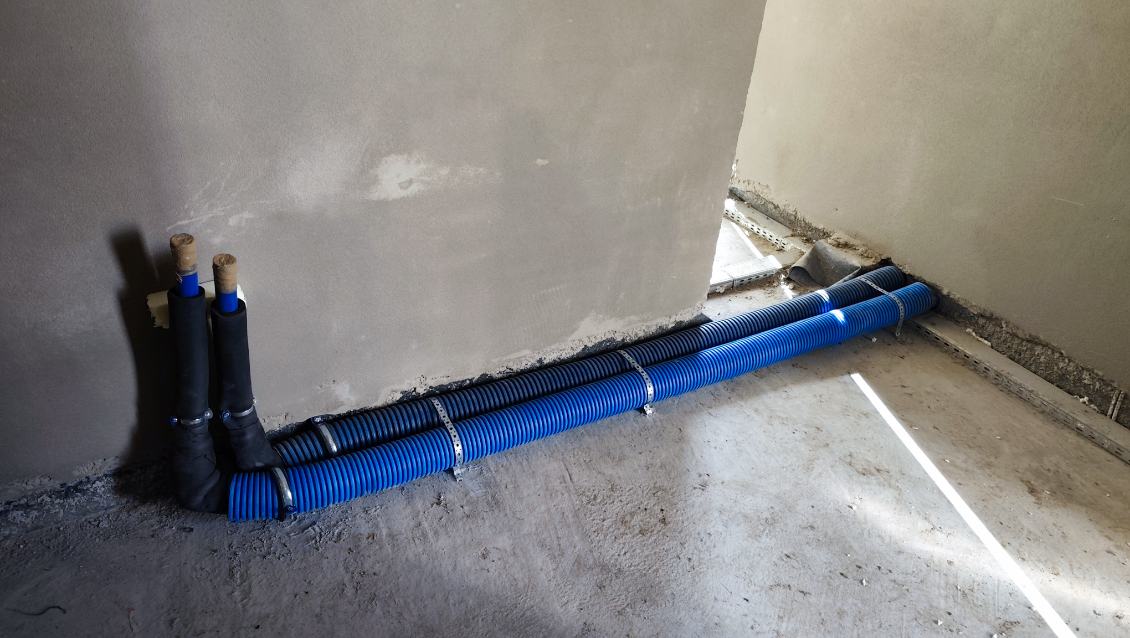

izolacja cieplna i osłonowa rur dolnego źródła na odcinku ich prowadzenia w budynku,
w przypadku kilku odwiertów zastosowanie :
studni rozdzielczej (w gruncie),

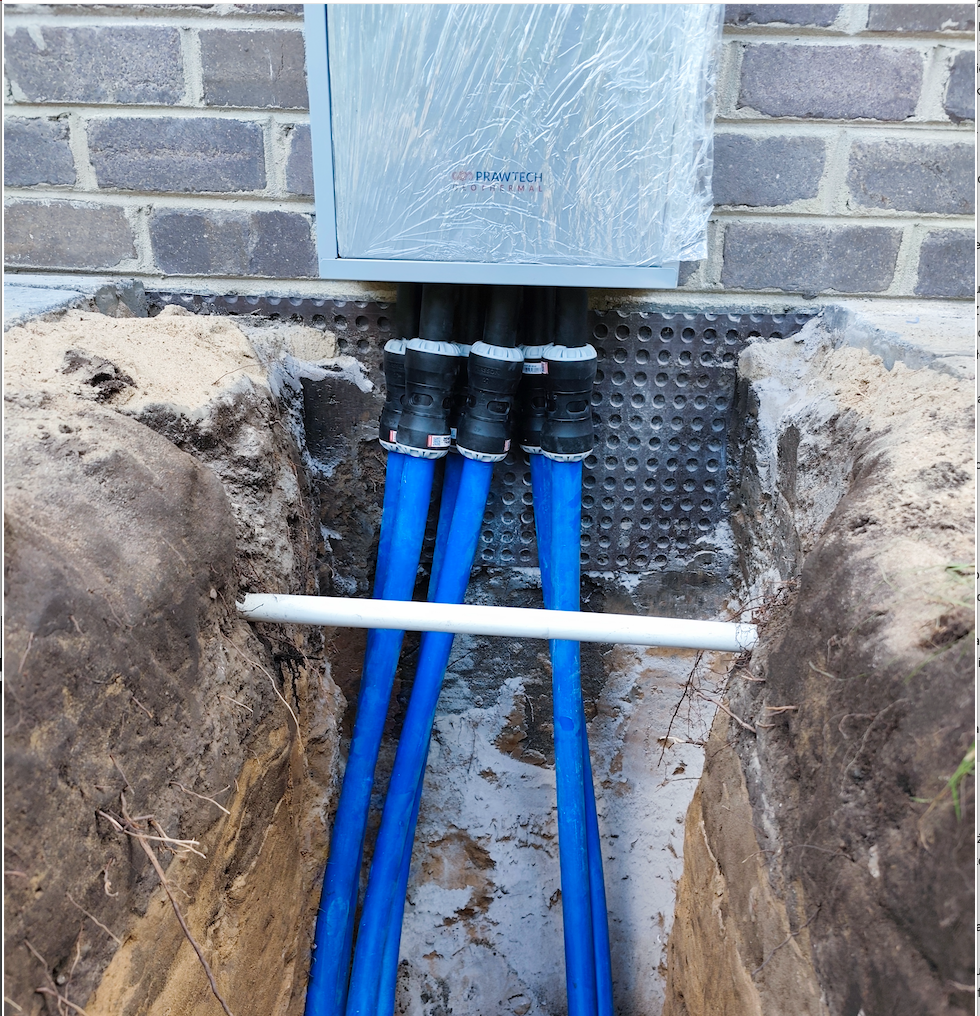

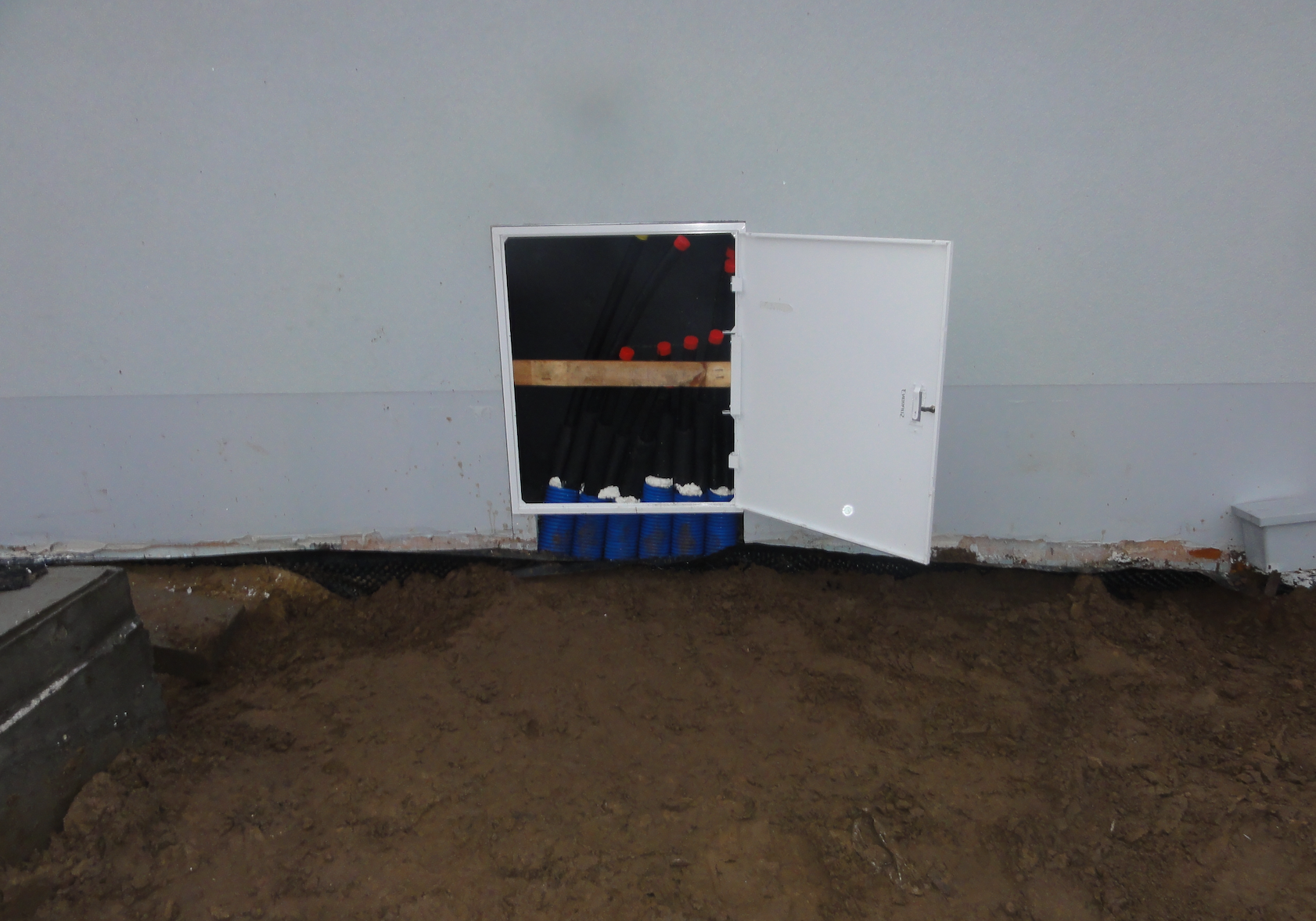

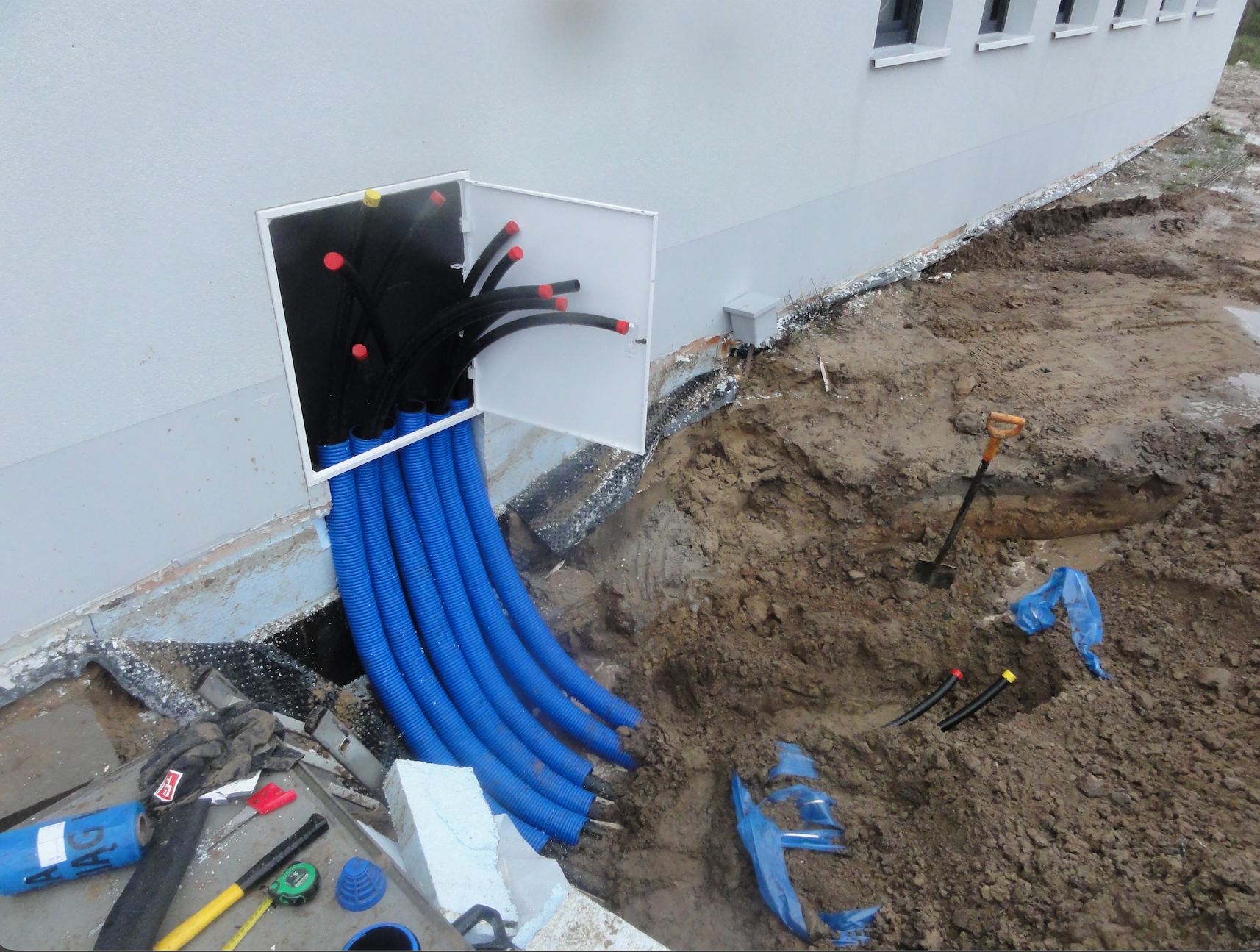

szafki rozdzielczej (na ścianie),
koniecznie z regulatorami przepływu (rotametrami) i zaworami odcinającymi,
rekomendowany materiał – polietylen,
w przypadku dwóch odwiertów i łączenia ich bez rozdzielacza – połączenie za pośrednictwem trójnika na środku pomiędzy tymi odwiertami,
sporządzenie dokumentacji geologicznej przed-wykonawczej i po-wykonawczej,
wszystkie sondy w zakresie jednej instalacji powinny mieć taką samą / zbliżoną długość – wykonanie zasadniczo różnych długości odwiertów w ramach jednej instalacji może skutkować nieprawidłową pracą całego układu (ciecz płynie tam gdzie jej łatwiej / gdzie ma mniejsze opory przepływu, a więc krótszą sondą, co może prowadzić do tego, że dłuższe nie będą prawidłowo lub w ogóle eksploatowane)
sporządzenie dokumentacji fotograficznej z prowadzonych prac :
początku i końca sondy – na profesjonalnych sondach są naniesione co 1 metr cechy wskazujące ich długość, pozwalają zatem odczytać głębokość ich zapuszczenia do gruntu (nie ma potrzeby przeprowadzania badania inną metodą / weryfikowania wykonawcy czy wykonał usługę zgodnie z umową)
głowicy sondy,
manometrów wskazujących ciśnienie przy próbie szczelności,
lokalizacji poszczególnych sond,
miejsc przejścia w gruncie z pionu w poziom (gięcia rur lub montażu kolan),

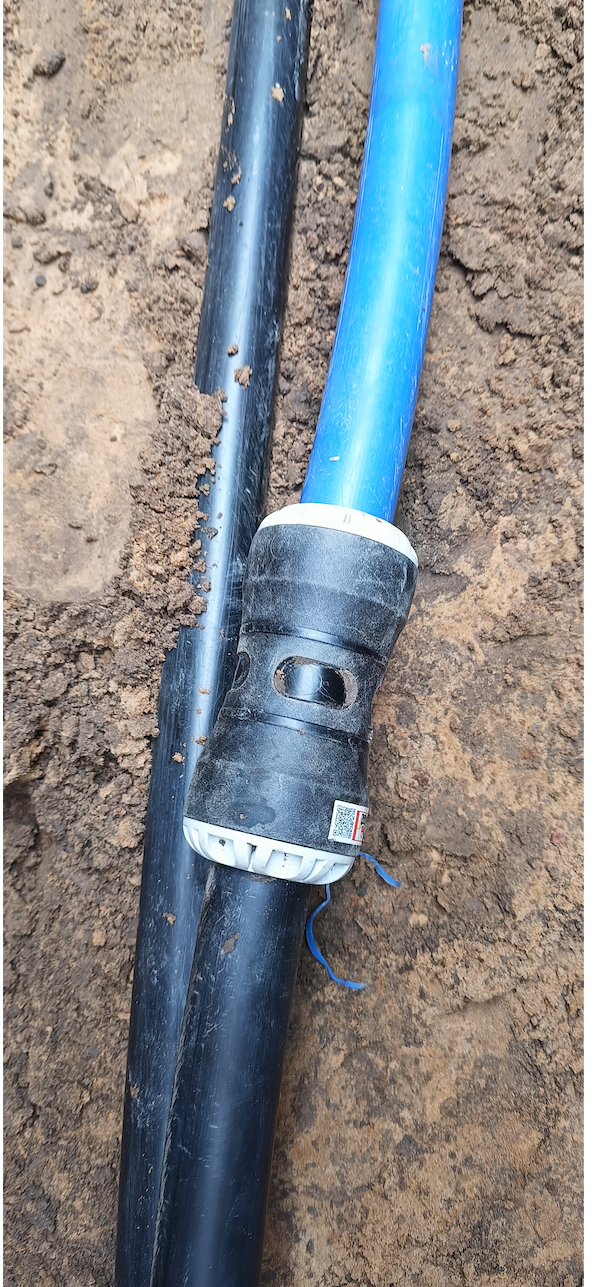

miejsc połączeń / przedłużania rur / podłączenia do trójników lub studni czy rozdzielacza,
etykiety cieczy wypełniającej rury dolnego źródła,

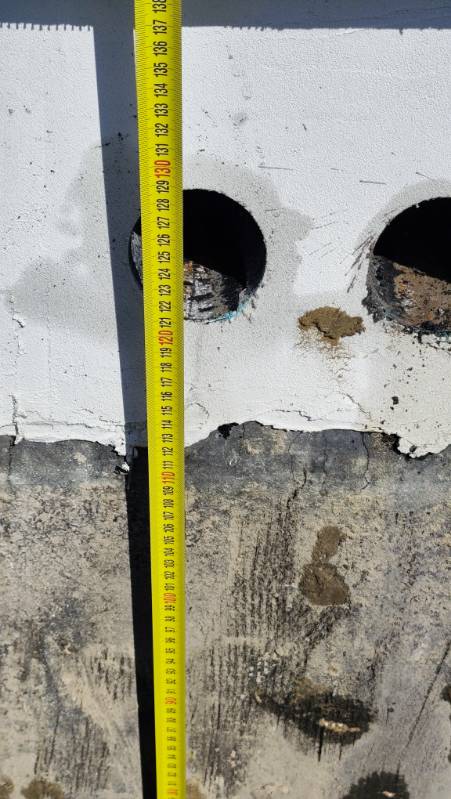

głębokości wykopu dla odcinków poziomych – z wykorzystaniem miary wstęgowej / łaty geodezyjnej itp., w
